2060 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041535118030000
od 436 Kč od 360 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2060

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak TiN vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 2x0,4 6H
Skladem | 041535118020000
524 Kč
433 Kč bez DPH
Rozměr: M 2,5x0,45 6H
Skladem | 041535118025000
501 Kč
414 Kč bez DPH
Rozměr: M 3x0,5 6H
Momentálně nedostupné | 041535118030000
436 Kč
360 Kč bez DPH
Rozměr: M 3,5x0,6 6H
Skladem | 041535118035000
478 Kč
395 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041535118040000
436 Kč
360 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041535118050000
442 Kč
365 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 041535118060000
461 Kč
381 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 041535118080000
537 Kč
444 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 041535118100000
633 Kč
523 Kč bez DPH
Rozměr: M 3x0,5 6G
Skladem | 041535120030000
436 Kč
360 Kč bez DPH
Rozměr: M 4x0,7 6G
Momentálně nedostupné | 041535120040000
436 Kč
360 Kč bez DPH
Rozměr: M 5x0,8 6G
Skladem | 041535120050000
442 Kč
365 Kč bez DPH
Rozměr: M 6x1 6G
Skladem | 041535120060000
461 Kč
381 Kč bez DPH
Rozměr: M 8x1,25 6G
Skladem | 041535120080000
537 Kč
444 Kč bez DPH
Rozměr: M 10x1,5 6G
Skladem | 041535120100000
633 Kč
523 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2060

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak TiN vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm212-15
P2.3Nelegované lité oceli <800N/mm212-15
K6.2Tvárná a temper. litina 6-8
N8.1Legovaný hliník Si<10%15-30
N8.2Legovaný hliník Si>10%14-20
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

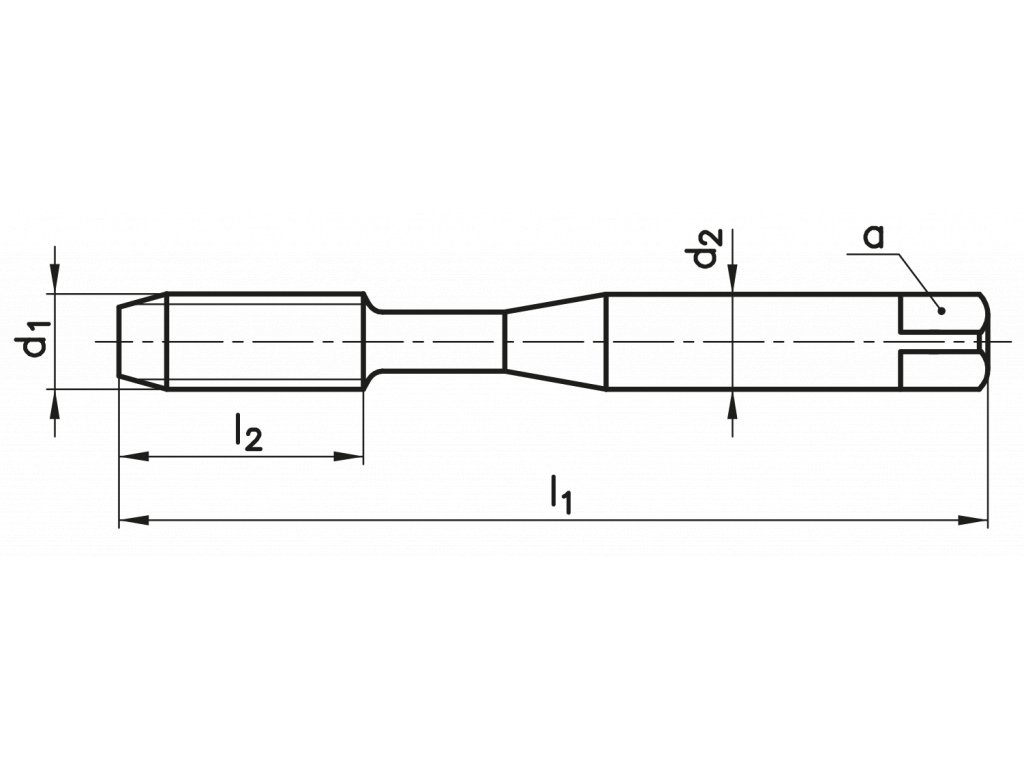

2060: kreslenka
d1Ptoll1l2d2aotvor
M 20,46H4562,82,11,6
M 2,50,456H507,52,82,12,05
M 30,56H5653,52,72,5
M 30,56G5653,52,72,5
M 3,50,66H566432,9
M 40,76G6374,53,43,3
M 40,76H6374,53,43,3
M 50,86G70864,94,2
M 50,86H70864,94,2
M 616G801064,95
M 616H801064,95
M 81,256G901386,26,8
M 81,256H901386,26,8
M 101,56G100151088,5
M 101,56H100151088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: TiN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s dlouhou třískou
