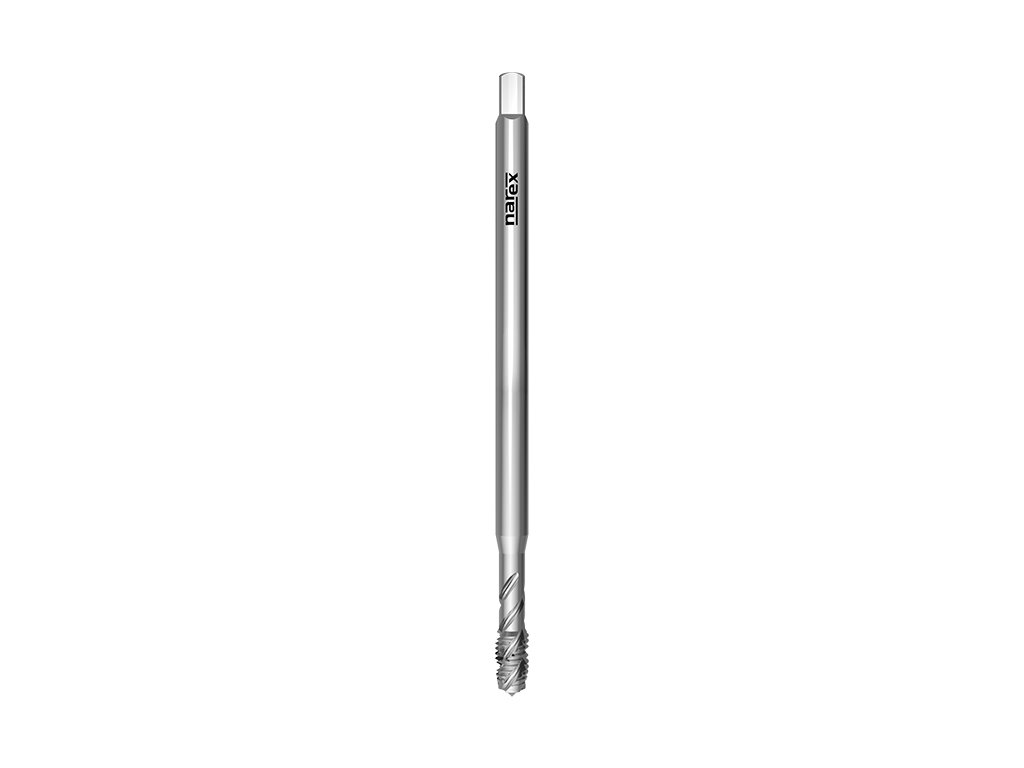

2050XXL - Strojní závitník se šroubovitou drážkou 40°, L=120 mm

Kód: 042231118040000
Novinka
od 705 Kč od 583 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2050XXL

Strojní závitník pro metrický závit se šroubovitou drážkou,prodloužený na L=120 mm, ostatní rozměry jako DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 % a slitiny mědi s dlouhou vinutou třískou.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 4x0,7 6H
Skladem | 042231118040000
705 Kč
583 Kč bez DPH
Rozměr: M 5x0,8 6H
Momentálně nedostupné | 042231118050000
722 Kč
597 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 042231118060000
751 Kč
621 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 042231118080000
877 Kč
725 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 042231118100000
1 033 Kč
854 Kč bez DPH
Rozměr: M 12x1,75 6H
Momentálně nedostupné | 042231118120000
1 251 Kč
1 034 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2050XXL

Strojní závitník pro metrický závit se šroubovitou drážkou,prodloužený na L=120 mm, ostatní rozměry jako DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 % a slitiny mědi s dlouhou vinutou třískou.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N10.2Slitiny mědi s dlouhou třískou 6-10



Rozměry výrobků:

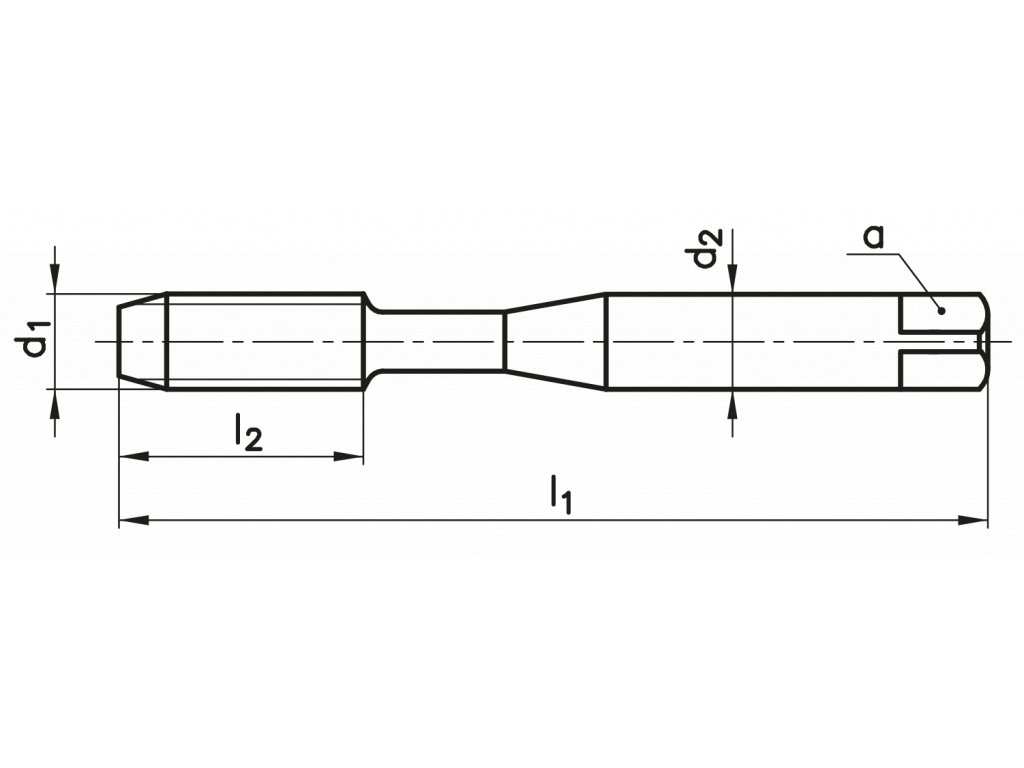

2050XXL: kreslenka
d1Ptoll1l2d2aotvor
M 40,76H120134,53,43,3
M 50,86H1201664,94,2
M 616H1201964,95
M 81,256H1202286,26,8
M 101,56H120241088,5
M 121,756H1202912910,2

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: NAREX Standard
Povrchová úprava: -
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Slitiny mědi s dlouhou třískou
