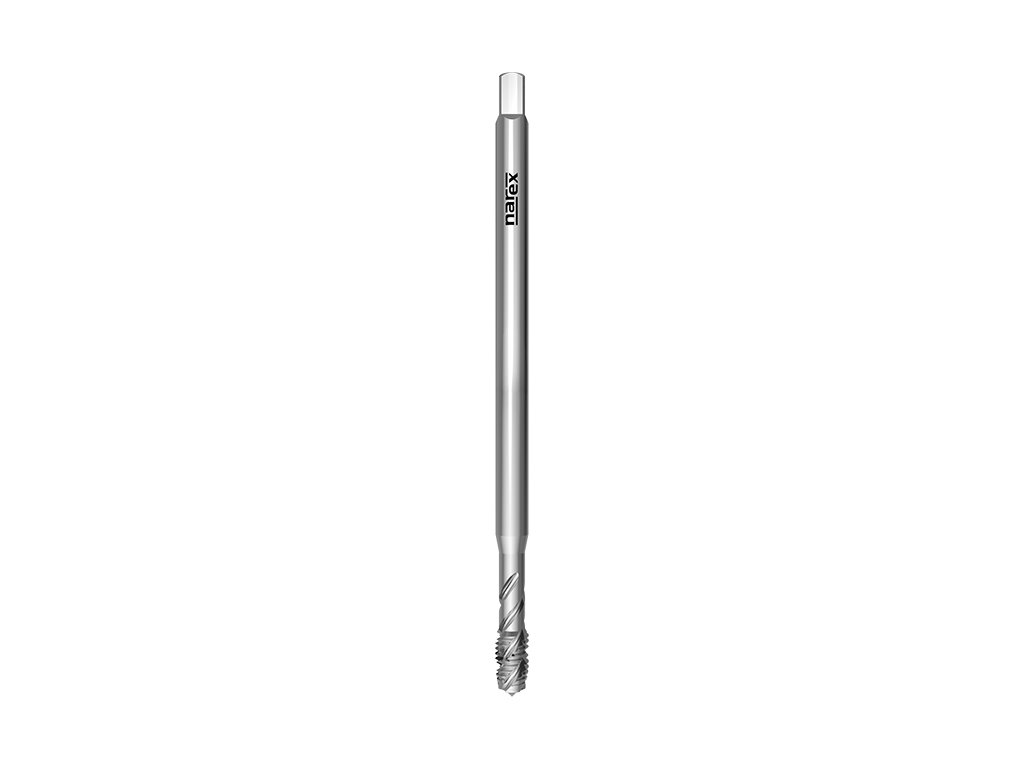

2050XL - Strojní závitník se šroubovitou drážkou 40°, L=100 mm

Kód: 042131118030000
Novinka
od 713 Kč od 589 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2050XL

Strojní závitník pro metrický závit se šroubovitou drážkou,prodloužený na L=100 mm, ostatní rozměry jako DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 % a slitiny mědi s dlouhou vinutou třískou.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Momentálně nedostupné | 042131118030000
713 Kč
589 Kč bez DPH
Rozměr: M 4x0,7 6H
Momentálně nedostupné | 042131118040000
713 Kč
589 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 042131118050000
728 Kč
602 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 042131118060000
759 Kč
627 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 042131118080000
885 Kč
731 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 042131118100000
1 042 Kč
861 Kč bez DPH
Rozměr: M 12x1,75 6H
Skladem | 042131118120000
1 262 Kč
1 043 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2050XL

Strojní závitník pro metrický závit se šroubovitou drážkou,prodloužený na L=100 mm, ostatní rozměry jako DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 % a slitiny mědi s dlouhou vinutou třískou.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N10.2Slitiny mědi s dlouhou třískou 6-10



Rozměry výrobků:

2050XL: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H100113,52,72,5
M 40,76H100134,53,43,3
M 50,86H1001664,94,2
M 616H1001964,95
M 81,256H1002286,26,8
M 101,56H100241088,5
M 121,756H1002912910,2

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: NAREX Standard
Povrchová úprava: -
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Slitiny mědi s dlouhou třískou
