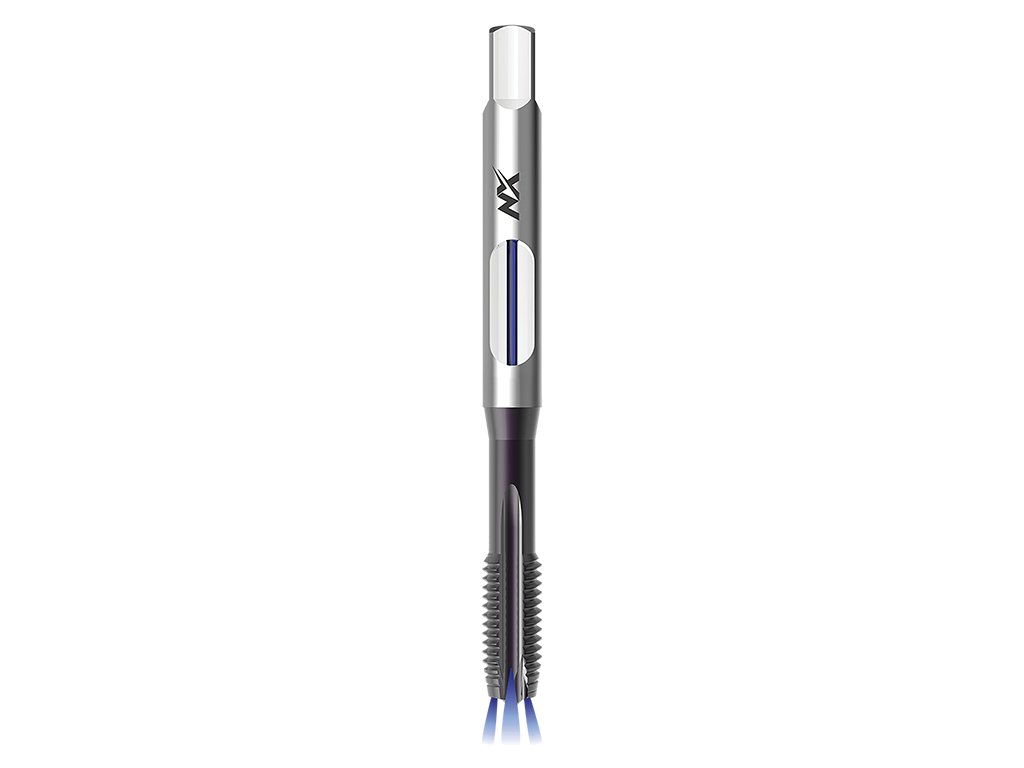

1720NXIKZN - Strojní závitník s přímou drážkou a lamačem

Kód: 043036046060090
od 1 938 Kč od 1 602 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1720NXIKZN

Vysoce výkonný strojní závitník s přímou drážkou a lamačem pro metrický závit s radiálním vnitřním chlazením, DIN 371, povlak Balinit Hardlube, pro univerzální použití.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Způsob chlazení: Vnitřní přívod chladící kapaliny s otvory v drážkáchZpůsob chlazení:   Vnitřní přívod chladící kapaliny s otvory v drážkách

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 6x1 6HX
Skladem | 043036046060090
1 938 Kč
1 602 Kč bez DPH
Rozměr: M 8x1,25 6HX
Skladem | 043036046080090
2 016 Kč
1 666 Kč bez DPH
Rozměr: M 10x1,5 6HX
Skladem | 043036046100090
2 183 Kč
1 804 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1720NXIKZN

Vysoce výkonný strojní závitník s přímou drážkou a lamačem pro metrický závit s radiálním vnitřním chlazením, DIN 371, povlak Balinit Hardlube, pro univerzální použití.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Způsob chlazení: Vnitřní přívod chladící kapaliny s otvory v drážkáchZpůsob chlazení:   Vnitřní přívod chladící kapaliny s otvory v drážkách

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm225-30
P1.2Nelegované lité oceli <500N/mm225-30
P2.1Automatové oceli <800N/mm220-25
P2.2Konstrukční oceli <800N/mm220-25
P2.3Nelegované lité oceli <800N/mm220-25
P3.1Cement. a nitr. oceli <1200N/mm210-12
P3.2Zušlechtěné oceli <1200N/mm210-12
P3.3Nástrojové oceli <1200N/mm210-12
P4.1Vysoce legované oceli <1400N/mm210-16
P4.2Zušlechtěné oceli <1400N/mm210-16
M5.1Nerezavějící oceli 450-800N/mm212-15
M5.2Nerezavějící oceli 600-1000N/mm212-15
K6.1Šedá litina15-22
K6.2Tvárná a temper. litina 15-22
N7.1Čistý hliník 40-50
N8.1Legovaný hliník Si<10%15-22
N8.2Legovaný hliník Si>10%15-22
N9.1Měď čistá25-30
N10.1Slitiny mědi s krátkou třískou10-15
N10.2Slitiny mědi s dlouhou třískou 12-15
N11.1Zinek a slitiny zinku 12-15



Rozměry výrobků:

1720NXIKZN: kreslenka
d1Ptoll1l2d2aotvor
M 616HX801964,95
M 81,256HX902286,26,8
M 101,56HX100241088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: HL
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 6HX
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Vysoce legované oceli <1400N/mm2, Zušlechtěné oceli <1400N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Čistý hliník, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
