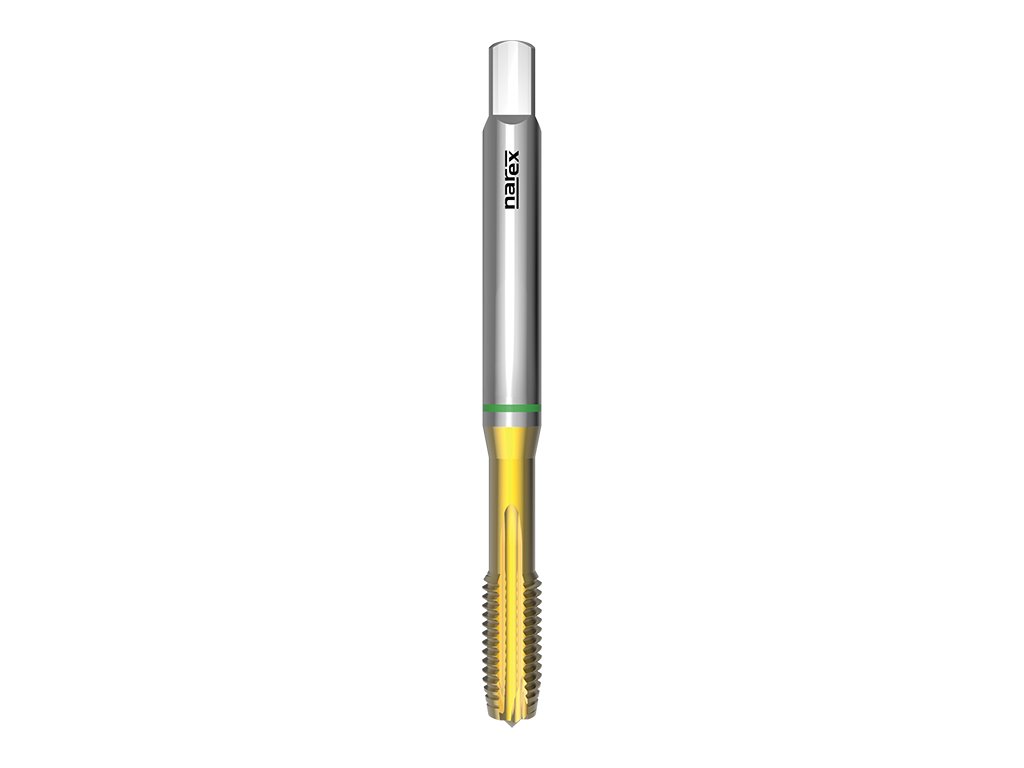

1710 - Strojní závitník s přímou drážkou a lamačem

Kód: 041535046030000
od 463 Kč od 383 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1710

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiN, vhodný pro univerzální použití.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041535046030000
463 Kč
383 Kč bez DPH
Rozměr: M 4x0,7 6H
Momentálně nedostupné | 041535046040000
480 Kč
397 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041535046050000
500 Kč
413 Kč bez DPH
Rozměr: M 6x1 6H
Momentálně nedostupné | 041535046060000
500 Kč
413 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 041535046080000
584 Kč
483 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 041535046100000
698 Kč
577 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1710

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiN, vhodný pro univerzální použití.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.1Automatové oceli <800N/mm210-12
P2.2Konstrukční oceli <800N/mm210-12
P3.1Cement. a nitr. oceli <1200N/mm24-6
P3.2Zušlechtěné oceli <1200N/mm24-6
P3.3Nástrojové oceli <1200N/mm24-6
M5.1Nerezavějící oceli 450-800N/mm26-10
M5.2Nerezavějící oceli 600-1000N/mm24-7
K6.1Šedá litina8-12
K6.2Tvárná a temper. litina 7-10
N8.1Legovaný hliník Si<10%12-20
N8.2Legovaný hliník Si>10%12-20
N10.2Slitiny mědi s dlouhou třískou 12-20



Rozměry výrobků:

1710: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5693,52,72,5
M 40,76H63124,53,43,3
M 50,86H701364,94,2
M 616H801564,95
M 81,256H901886,26,8
M 101,56H100201088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 6H
Obraběný materiál: Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s dlouhou třískou
