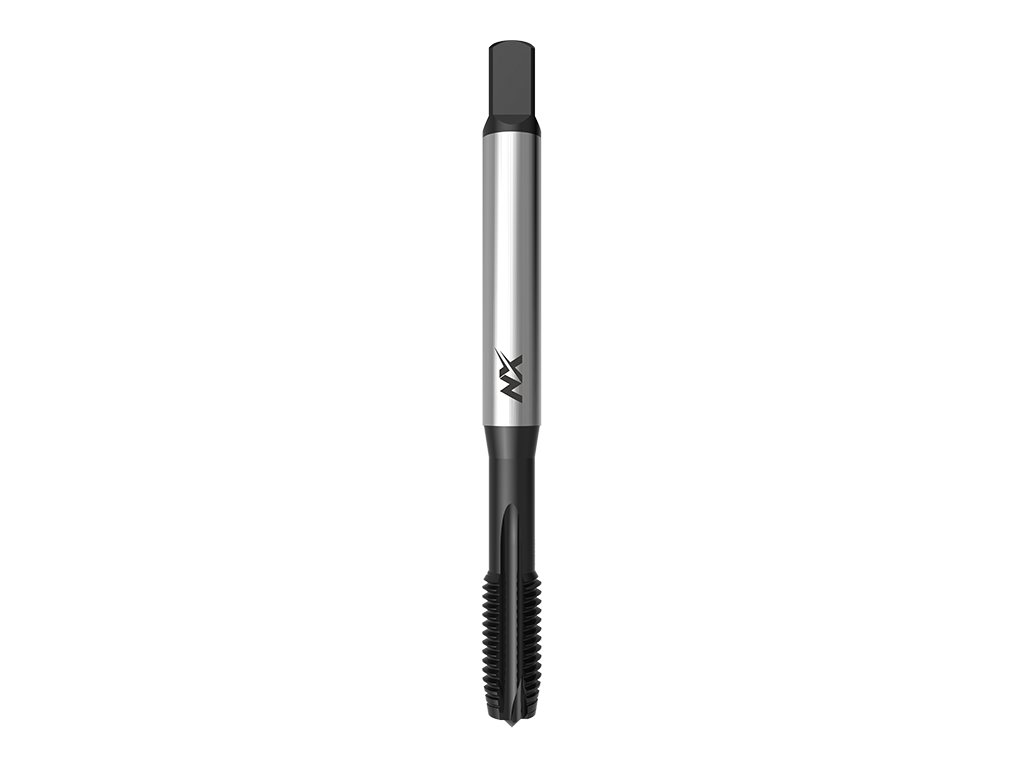

1690NX - Strojní závitník s přímou drážkou a lamačem

Kód: 042037062030000
od 398 Kč od 329 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1690NX

Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, s oxidovaným povrchem, vhodný pro konstrukční oceli, zušlechtěné a legované oceli, nástrojové oceli, cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, tvárné a temperované litiny, slitiny hliníku, mědi a zinku.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 2x0,4 6H
Skladem | 042037062020000
616 Kč
509 Kč bez DPH
Rozměr: M 2,5x0,45 6H
Skladem | 042037062025000
616 Kč
509 Kč bez DPH
Rozměr: M 3x0,5 6H
Momentálně nedostupné | 042037062030000
398 Kč
329 Kč bez DPH
Rozměr: M 3,5x0,6 6H
Skladem | 042037062035000
437 Kč
361 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 042037062040000
398 Kč
329 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 042037062050000
424 Kč
350 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 042037062060000
450 Kč
372 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 042037062080000
590 Kč
488 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 042037062100000
744 Kč
615 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1690NX

Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, s oxidovaným povrchem, vhodný pro konstrukční oceli, zušlechtěné a legované oceli, nástrojové oceli, cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, tvárné a temperované litiny, slitiny hliníku, mědi a zinku.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm215-18
P3.1Cement. a nitr. oceli <1200N/mm28-10
P3.2Zušlechtěné oceli <1200N/mm28-10
P3.3Nástrojové oceli <1200N/mm28-10
M5.1Nerezavějící oceli 450-800N/mm210-12
M5.2Nerezavějící oceli 600-1000N/mm210-12
K6.2Tvárná a temper. litina 10-12
N7.1Čistý hliník 20-25
N8.1Legovaný hliník Si<10%10-12
N8.2Legovaný hliník Si>10%10-12
N9.1Měď čistá10-12
N10.1Slitiny mědi s krátkou třískou10-12
N10.2Slitiny mědi s dlouhou třískou 10-12
N11.1Zinek a slitiny zinku 10-12



Rozměry výrobků:

1690NX: kreslenka
d1Ptoll1l2d2aotvor
M 20,46H4582,82,11,6
M 2,50,456H5092,82,12,05
M 30,56H56113,52,72,5
M 3,50,66H5612432,9
M 40,76H63134,53,43,3
M 50,86H701664,94,2
M 616H801964,95
M 81,256H902286,26,8
M 101,56H100241088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: OX
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Tvárná a temper. litina, Čistý hliník, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
