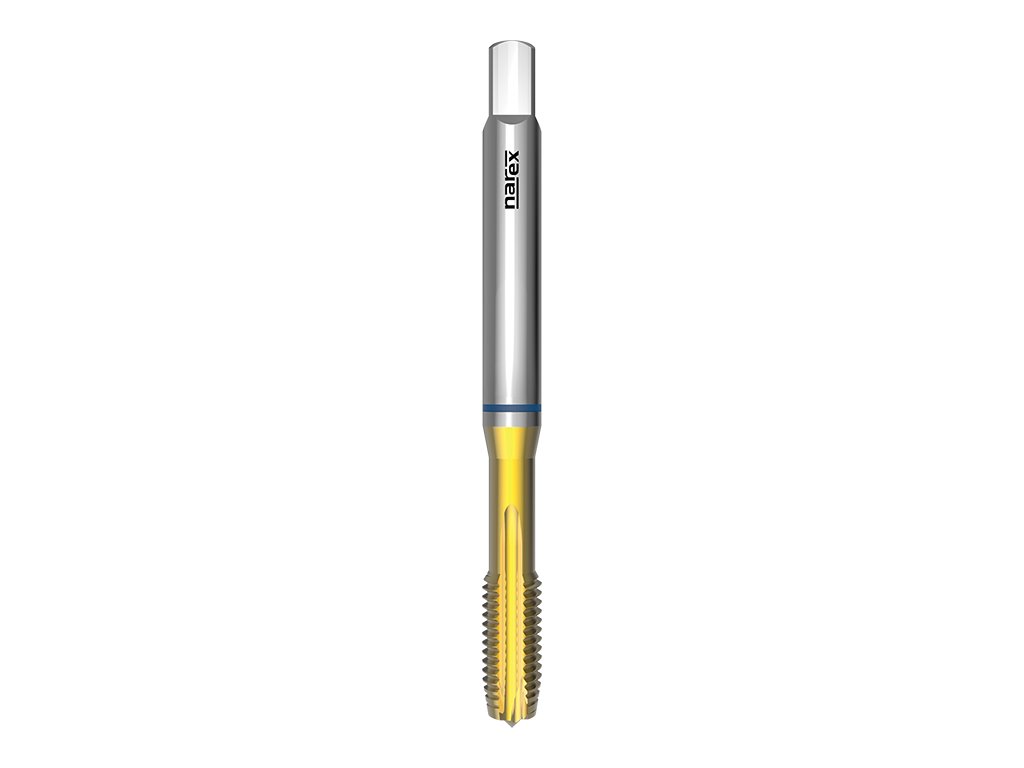

1664 - Strojní závitník s přímou drážkou a lamačem

Kód: 041535822004000
od 581 Kč od 480 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1664

Strojní závitník pro unifikovaný hrubý závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: UNC 5x40 2BX
Momentálně nedostupné | 041535822002000
616 Kč
509 Kč bez DPH
Rozměr: UNC 6x32 2BX
Momentálně nedostupné | 041535822003000
593 Kč
490 Kč bez DPH
Rozměr: UNC 8x32 2BX
Momentálně nedostupné | 041535822004000
581 Kč
480 Kč bez DPH
Rozměr: UNC 10x24 2BX
Skladem | 041535822005000
630 Kč
521 Kč bez DPH
Rozměr: UNC 12x24 2BX
Skladem | 041535822006000
707 Kč
584 Kč bez DPH
Rozměr: UNC 1/4x20 2BX
Skladem | 041535822007000
673 Kč
556 Kč bez DPH
Rozměr: UNC 5/16x18 2BX
Skladem | 041535822009000
764 Kč
631 Kč bez DPH
Rozměr: UNC 3/8x16 2BX
Skladem | 041535822011000
853 Kč
705 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1664

Strojní závitník pro unifikovaný hrubý závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm24-8
M5.1Nerezavějící oceli 450-800N/mm28-12
M5.2Nerezavějící oceli 600-1000N/mm25-8
N9.1Měď čistá8-12
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

1664: kreslenka
d1Ptoll1l2d2aotvor
UNC 5402BX5693,52,72,6
UNC 6322BX5611432,85
UNC 8322BX63124,53,43,5
UNC 10242BX701364,93,9
UNC 12242BX801564,94,5
UNC 1/4202BX801575,55,2
UNC 5/16182BX901886,26,6
UNC 3/8162BX9020978

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný hrubý závit UNC
Norma: DIN ≈371
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 2BX
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou
