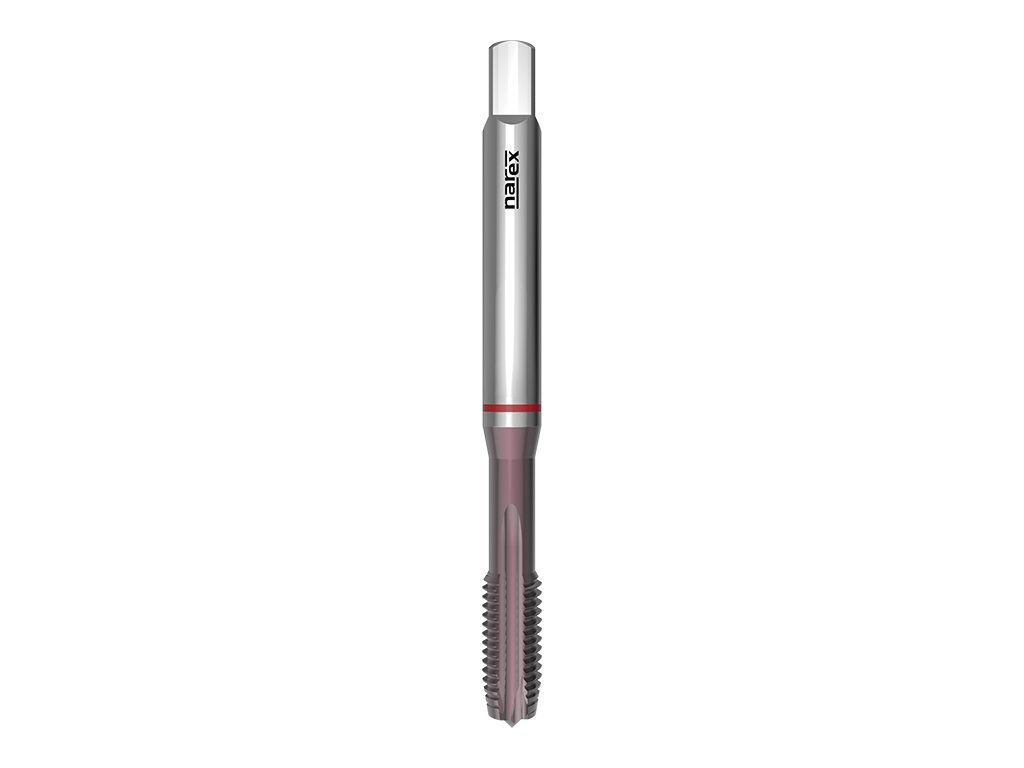

1580 - Strojní závitník s přímou drážkou a lamačem

Kód: 041538066030000
od 467 Kč od 386 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1580

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiCN, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, tvárnou a temperovanou litinu.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041538066030000
467 Kč
386 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041538066040000
484 Kč
400 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041538066050000
503 Kč
416 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 041538066060000
503 Kč
416 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 041538066080000
588 Kč
486 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 041538066100000
703 Kč
581 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1580

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiCN, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, tvárnou a temperovanou litinu.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm24-8
P3.2Zušlechtěné oceli <1200N/mm24-8
P3.3Nástrojové oceli <1200N/mm24-8
K6.2Tvárná a temper. litina 7-10
N8.2Legovaný hliník Si>10%15-30



Rozměry výrobků:

1580: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5693,52,72,5
M 40,76H63124,53,43,3
M 50,86H701364,94,2
M 616H801564,95
M 81,256H901886,26,8
M 101,56H100201088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: TiCN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 6H
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Tvárná a temper. litina, Legovaný hliník Si>10%
