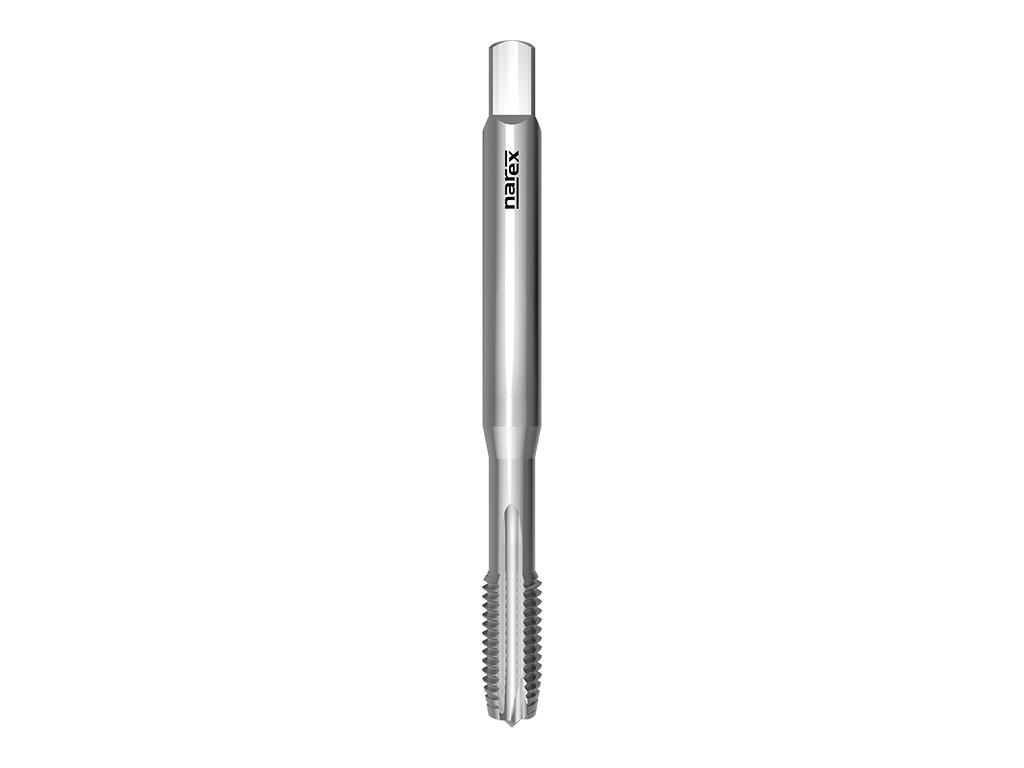

1504 - Strojní závitník s přímou drážkou a lamačem

Kód: 041531820004000
od 333 Kč od 275 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1504

Strojní závitník pro americký unifikovaný hrubý závit s přímou drážkou a lamačem třísek, DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: UNC 5x40 2B
Skladem | 041531820002000
355 Kč
293 Kč bez DPH
Rozměr: UNC 6x32 2B
Skladem | 041531820003000
340 Kč
281 Kč bez DPH
Rozměr: UNC 8x32 2B
Skladem | 041531820004000
333 Kč
275 Kč bez DPH
Rozměr: UNC 10x24 2B
Momentálně nedostupné | 041531820005000
359 Kč
297 Kč bez DPH
Rozměr: UNC 12x24 2B
Skladem | 041531820006000
402 Kč
332 Kč bez DPH
Rozměr: UNC 1/4x20 2B
Skladem | 041531820007000
387 Kč
320 Kč bez DPH
Rozměr: UNC 5/16x18 2B
Momentálně nedostupné | 041531820009000
437 Kč
361 Kč bez DPH
Rozměr: UNC 3/8x16 2B
Momentálně nedostupné | 041531820011000
489 Kč
404 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1504

Strojní závitník pro americký unifikovaný hrubý závit s přímou drážkou a lamačem třísek, DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P1.2Nelegované lité oceli <500N/mm26-10
P2.1Automatové oceli <800N/mm210-14
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou12-20



Rozměry výrobků:

1504: kreslenka
d1Ptoll1l2d2aotvor
UNC 5402B5693,52,72,6
UNC 6322B5611432,85
UNC 8322B63124,53,43,5
UNC 10242B701364,93,9
UNC 12242B801564,94,5
UNC 1/4202B801575,25,2
UNC 5/16182B901886,26,6
UNC 3/8162B9020978

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný hrubý závit UNC
Norma: DIN ≈371
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 2B
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
