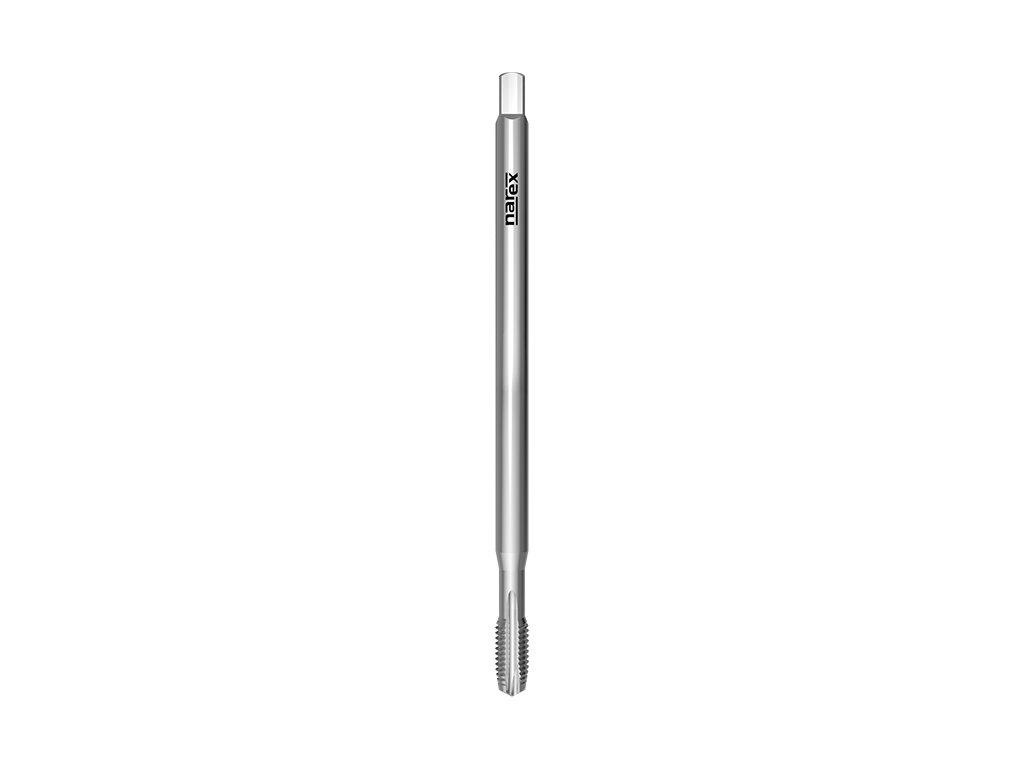

1500XL - Strojní závitník s přímou drážkou a lamačem, L=100 mm

Kód: 042131052030000
Novinka
od 650 Kč od 537 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1500XL

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, prodloužený na L=100 mm, vše ostatní jako DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Momentálně nedostupné | 042131052030000
650 Kč
537 Kč bez DPH
Rozměr: M 4x0,7 6H
Momentálně nedostupné | 042131052040000
668 Kč
552 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 042131052050000
703 Kč
581 Kč bez DPH
Rozměr: M 6x1 6H
Momentálně nedostupné | 042131052060000
703 Kč
581 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 042131052080000
807 Kč
667 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 042131052100000
966 Kč
798 Kč bez DPH
Rozměr: M 12x1,75 6H
Skladem | 042131052120000
1 141 Kč
943 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1500XL

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, prodloužený na L=100 mm, vše ostatní jako DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P1.2Nelegované lité oceli <500N/mm26-10
P2.1Automatové oceli <800N/mm210-14
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou12-20



Rozměry výrobků:

1500XL: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H100113,52,72,5
M 40,76H100134,53,43,3
M 50,86H1001664,94,2
M 616H1001964,95
M 81,256H1002286,26,8
M 101,56H100241088,5
M 121,756H1002912910,2

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: NAREX Standard
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
