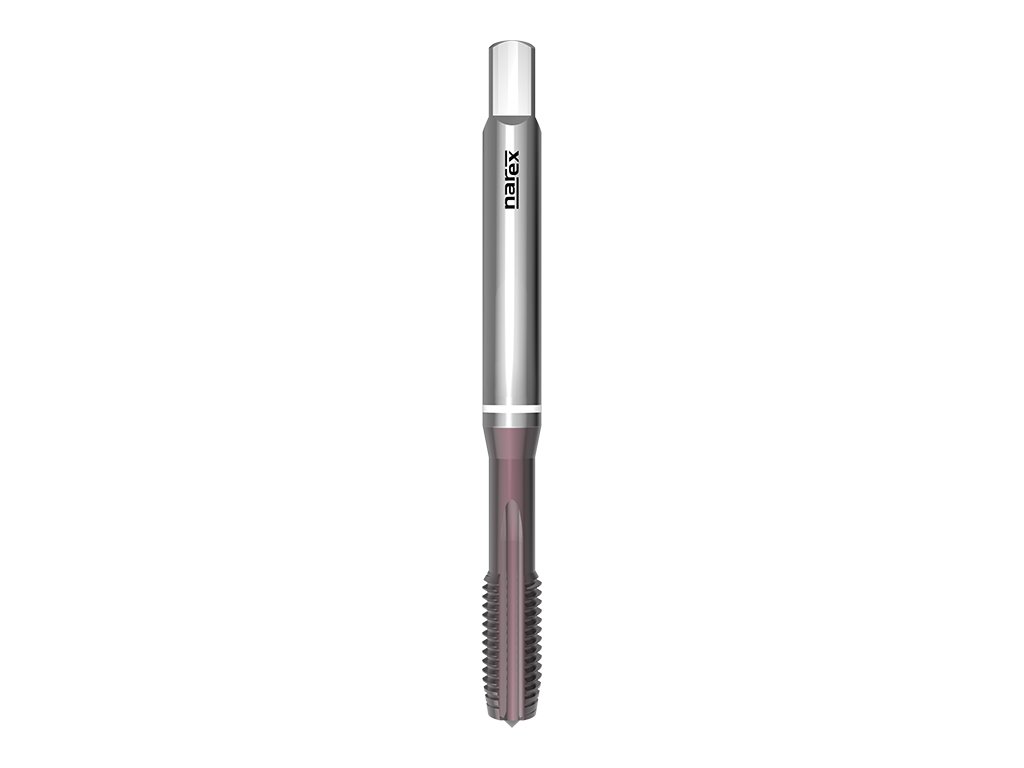

1080 - Strojní závitník s přímou drážkou

Kód: 041538029030000
od 454 Kč –20 %
1080 - Strojní závitník s přímou drážkou
od 454 Kč –20 % od 363 Kč od 300 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1080

Strojní závitník pro metrický závit s přímou drážkou, DIN 371, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10 %.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ GG: Závitník pro šedou litinuTyp GG:   Závitník pro šedou litinu

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6HX
Skladem | 041538029030000
454 Kč
363 Kč
300 Kč bez DPH
Rozměr: M 4x0,7 6HX
Skladem | 041538029040000
462 Kč
370 Kč
306 Kč bez DPH
Rozměr: M 5x0,8 6HX
Skladem | 041538029050000
478 Kč
382 Kč
316 Kč bez DPH
Rozměr: M 6x1 6HX
Skladem | 041538029060000
488 Kč
390 Kč
322 Kč bez DPH
Rozměr: M 8x1,25 6HX
Skladem | 041538029080000
548 Kč
438 Kč
362 Kč bez DPH
Rozměr: M 10x1,5 6HX
Skladem | 041538029100000
658 Kč
526 Kč
435 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1080

Strojní závitník pro metrický závit s přímou drážkou, DIN 371, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10 %.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ GG: Závitník pro šedou litinuTyp GG:   Závitník pro šedou litinu

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
K6.1Šedá litina15-20
N8.2Legovaný hliník Si>10%12-20



Rozměry výrobků:

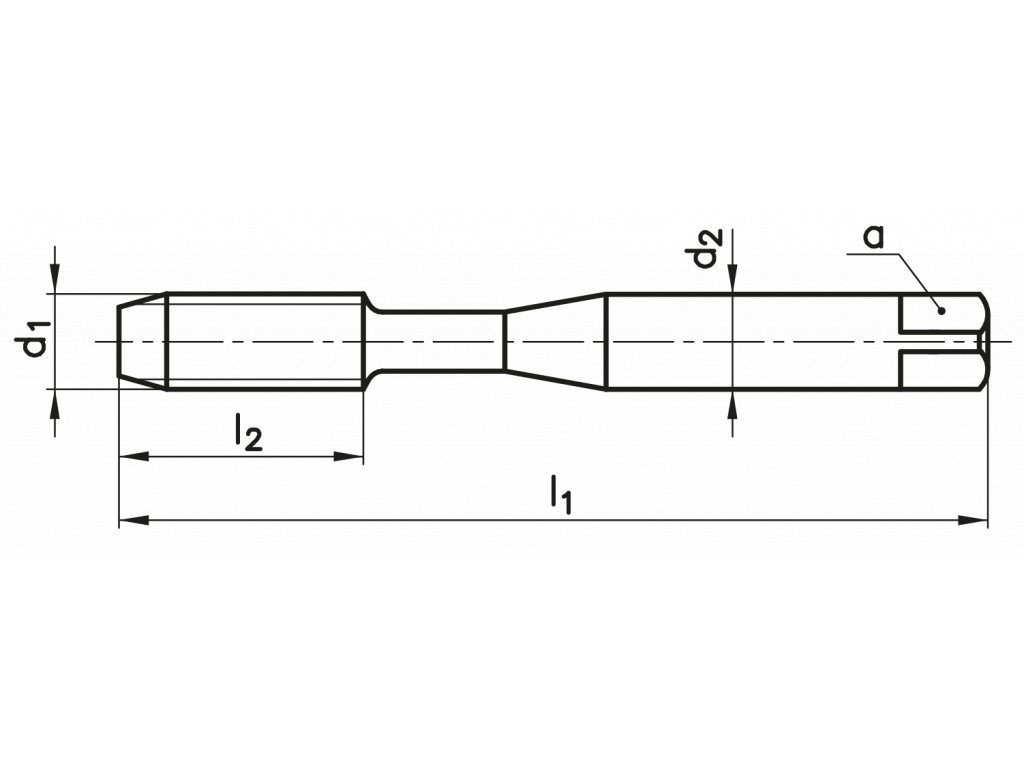

1080: kreslenka
d1Ptoll1l2d2aotvor
M 30,56HX5693,52,72,5
M 40,76HX63124,53,43,3
M 50,86HX701364,94,2
M 616HX801564,95
M 81,256HX901886,26,8
M 101,56HX100201088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: TiCN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6HX
Obraběný materiál: Šedá litina, Legovaný hliník Si>10%
