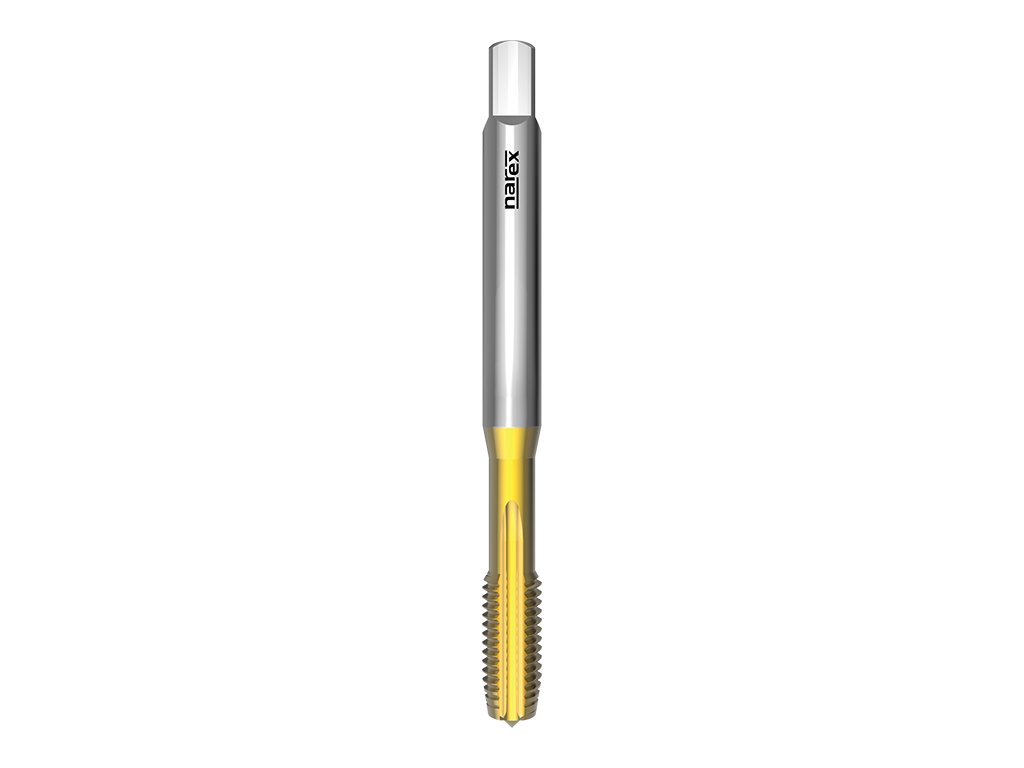

1014 - Strojní závitník s přímou drážkou

Kód: 041535810003000
od 376 Kč od 311 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1014

Strojní závitník pro americký unifikovaný hrubý závit s přímou drážkou, DIN 371, povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %.



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


Detailní informace

Rozměr: UNC 5x40 2B
Skladem | 041535810002000
403 Kč
333 Kč bez DPH
Rozměr: UNC 6x32 2B
Momentálně nedostupné | 041535810003000
376 Kč
311 Kč bez DPH
Rozměr: UNC 8x32 2B
Skladem | 041535810004000
376 Kč
311 Kč bez DPH
Rozměr: UNC 10x24 2B
Skladem | 041535810005000
403 Kč
333 Kč bez DPH
Rozměr: UNC 12x24 2B
Skladem | 041535810006000
446 Kč
369 Kč bez DPH
Rozměr: UNC 1/4x20 2B
Skladem | 041535810007000
438 Kč
362 Kč bez DPH
Rozměr: UNC 5/16x18 2B
Momentálně nedostupné | 041535810009000
479 Kč
396 Kč bez DPH
Rozměr: UNC 3/8x16 2B
Momentálně nedostupné | 041535810011000
535 Kč
442 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1014

Strojní závitník pro americký unifikovaný hrubý závit s přímou drážkou, DIN 371, povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %.



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P2.1Automatové oceli <800N/mm210-14
K6.1Šedá litina8-12
N8.2Legovaný hliník Si>10%14-20
N10.1Slitiny mědi s krátkou třískou15-25



Rozměry výrobků:

1014: kreslenka
d1Ptoll1l2d2aotvor
UNC 5402B5693,52,72,6
UNC 6322B5611432,85
UNC 8322B63124,53,43,5
UNC 10242B701364,93,9
UNC 12242B801564,94,5
UNC 1/4202B801575,25,2
UNC 5/16182B901886,26,6
UNC 3/8162B9020978

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný hrubý závit UNC
Norma: DIN ≈371
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 2B
Obraběný materiál: Konstrukční oceli <500N/mm2, Automatové oceli <800N/mm2, Šedá litina, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
