9950 - Soupravy závitořezných nástrojů

Kód: 041139445505000
4 560 Kč 3 769 Kč bez DPH

Zvolte variantu

Katalogové číslo: 9950

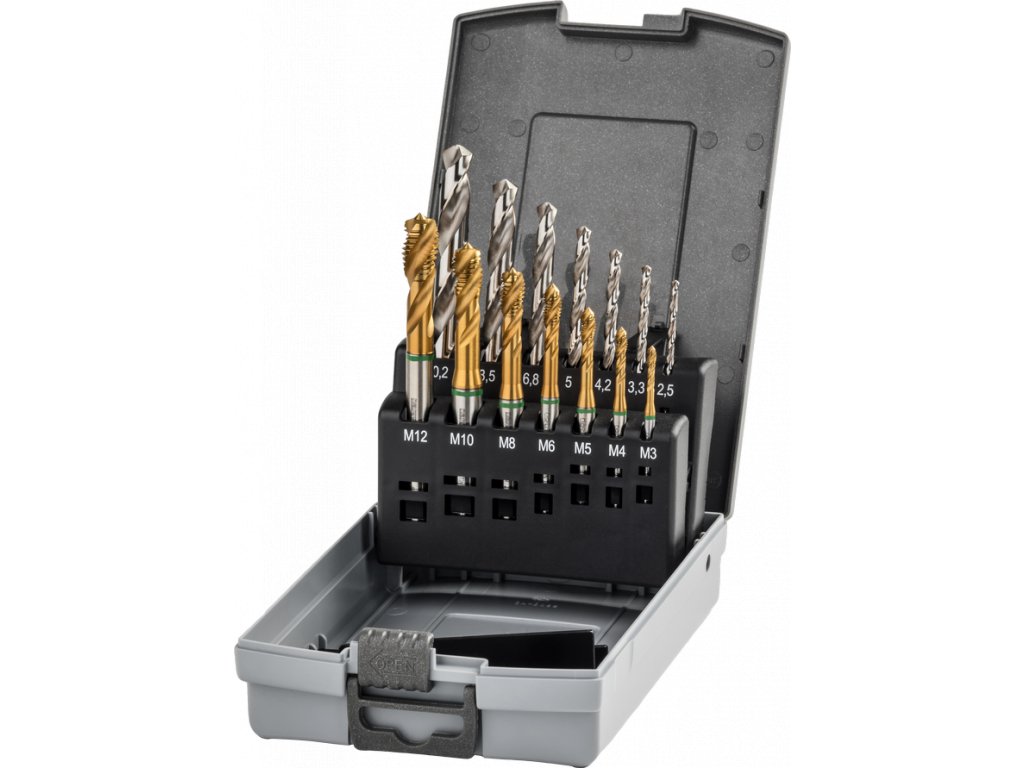

C-UNI-RSP Souprava závitořezných nástrojů obsahující závitníky k.č. 2210 M3, M4, M5, M6, M8, M10 a k.č. 4210 M12 + vrtáky DIN 338 prům. 2,5, 3,3, 4,2, 5,0, 6,8, 8,5, 10,2



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: x
Skladem | 041139445505000
4 560 Kč
3 769 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 9950

C-UNI-RSP Souprava závitořezných nástrojů obsahující závitníky k.č. 2210 M3, M4, M5, M6, M8, M10 a k.č. 4210 M12 + vrtáky DIN 338 prům. 2,5, 3,3, 4,2, 5,0, 6,8, 8,5, 10,2



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.1Automatové oceli <800N/mm28-10
P2.2Konstrukční oceli <800N/mm28-10
P3.1Cement. a nitr. oceli <1200N/mm24-6
P3.2Zušlechtěné oceli <1200N/mm24-6
P3.3Nástrojové oceli <1200N/mm24-6
M5.1Nerezavějící oceli 450-800N/mm26-10
M5.2Nerezavějící oceli 600-1000N/mm24-7
K6.1Šedá litina8-12
K6.2Tvárná a temper. litina 7-10
N8.1Legovaný hliník Si<10%12-20
N8.2Legovaný hliník Si>10%12-20
N10.2Slitiny mědi s dlouhou třískou 12-20

Doplňkové parametry

Kategorie: Soupravy závitořezných nástrojů
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: * *
Povrchová úprava: -
Typ otvoru: neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: *
Obraběný materiál: Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s dlouhou třískou
