    Domů / Závitníky / Ruční sadové závitníky / 0302 - Ruční sadový závitník

    0302 - Ruční sadový závitník

    Kód: 041530030003100
    od 410 Kč –20 %
    0302 - Ruční sadový závitník
    od 410 Kč –20 % od 328 Kč od 271 Kč bez DPH

    Zvolte variantu

    Katalogové číslo: 0302

    Ruční sadový závitník pro trubkový závit, DIN 5157, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu, slitiny hliníku, slitiny mědi. s krátkou drobivou třískou



    Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

    Schema profilu závitu: 55°Schema profilu závitu:   55°

    Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

    Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

    Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

    Norma závitníku: DIN 5157Norma závitníku:   DIN 5157

    Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

    Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


    Detailní informace

    Rozměr: G 1/8"x28 I
    Skladem (>5 ks) | 041530030003100 EAN: 8595111918464
    410 Kč
    328 Kč
    271 Kč bez DPH
    Rozměr: G 1/8"x28 III
    Skladem (>5 ks) | 041530030003300 EAN: 8595111918471
    410 Kč
    328 Kč
    271 Kč bez DPH
    Rozměr: G 1/8"x28 SADA
    Skladem (>5 ks) | 041530030003800 EAN: 8595111901367
    820 Kč
    656 Kč
    542 Kč bez DPH
    Rozměr: G 1/4"x19 I
    Skladem (>5 ks) | 041530030007100 EAN: 8595111918488
    535 Kč
    428 Kč
    354 Kč bez DPH
    Rozměr: G 1/4"x19 III
    Skladem (>5 ks) | 041530030007300 EAN: 8595111918495
    535 Kč
    428 Kč
    354 Kč bez DPH
    Rozměr: G 1/4"x19 SADA
    Skladem (>5 ks) | 041530030007800 EAN: 8595111901374
    1 070 Kč
    856 Kč
    707 Kč bez DPH
    Rozměr: G 3/8"x19 I
    Skladem (>5 ks) | 041530030011100 EAN: 8595111918501
    644 Kč
    515 Kč
    426 Kč bez DPH
    Rozměr: G 3/8"x19 III
    Skladem (>5 ks) | 041530030011300 EAN: 8595111918518
    644 Kč
    515 Kč
    426 Kč bez DPH
    Rozměr: G 3/8"x19 SADA
    Skladem (>5 ks) | 041530030011800 EAN: 8595111901381
    1 287 Kč
    1 030 Kč
    851 Kč bez DPH
    Rozměr: G 1/2"x14 I
    Skladem (>5 ks) | 041530030013100 EAN: 8595111918525
    929 Kč
    743 Kč
    614 Kč bez DPH
    Rozměr: G 1/2"x14 III
    Skladem (>5 ks) | 041530030013300 EAN: 8595111918532
    929 Kč
    743 Kč
    614 Kč bez DPH
    Rozměr: G 1/2"x14 SADA
    Skladem (>5 ks) | 041530030013800 EAN: 8595111901398
    1 859 Kč
    1 487 Kč
    1 229 Kč bez DPH
    Rozměr: G 5/8"x14 I
    Skladem (>5 ks) | 041530030015100 EAN: 8595111918549
    1 124 Kč
    899 Kč
    743 Kč bez DPH
    Rozměr: G 5/8"x14 III
    Skladem (>5 ks) | 041530030015300 EAN: 8595111918556
    1 124 Kč
    899 Kč
    743 Kč bez DPH
    Rozměr: G 5/8"x14 SADA
    Skladem (>5 ks) | 041530030015800 EAN: 8595111901404
    2 248 Kč
    1 798 Kč
    1 486 Kč bez DPH
    Rozměr: G 3/4"x14 I
    Skladem (>5 ks) | 041530030017100 EAN: 8595111918563
    1 364 Kč
    1 091 Kč
    902 Kč bez DPH
    Rozměr: G 3/4"x14 III
    Skladem (>5 ks) | 041530030017300 EAN: 8595111918570
    1 364 Kč
    1 091 Kč
    902 Kč bez DPH
    Rozměr: G 3/4"x14 SADA
    Skladem (>5 ks) | 041530030017800 EAN: 8595111901411
    2 727 Kč
    2 182 Kč
    1 803 Kč bez DPH
    Rozměr: G 7/8"x14 I
    Skladem (>5 ks) | 041530030019100 EAN: 8595111918587
    1 799 Kč
    1 439 Kč
    1 190 Kč bez DPH
    Rozměr: G 7/8"x14 III
    Skladem (>5 ks) | 041530030019300 EAN: 8595111918594
    1 799 Kč
    1 439 Kč
    1 190 Kč bez DPH
    Rozměr: G 7/8"x14 SADA
    Skladem (2 ks) | 041530030019800 EAN: 8595111901428
    3 599 Kč
    2 879 Kč
    2 379 Kč bez DPH
    Rozměr: G 1"x11 I
    Skladem (>5 ks) | 041530030021100 EAN: 8595111918600
    2 219 Kč
    1 775 Kč
    1 467 Kč bez DPH
    Rozměr: G 1"x11 III
    Skladem (>5 ks) | 041530030021300 EAN: 8595111918617
    2 219 Kč
    1 775 Kč
    1 467 Kč bez DPH
    Rozměr: G 1"x11 SADA
    Skladem (>5 ks) | 041530030021800 EAN: 8595111901435
    4 438 Kč
    3 550 Kč
    2 934 Kč bez DPH
    Rozměr: G 1 1/8"x11 I
    Skladem (2 ks) | 041530030022100 EAN: 8595111918624
    3 357 Kč
    2 686 Kč
    2 219 Kč bez DPH
    Rozměr: G 1 1/8"x11 III
    Skladem (>5 ks) | 041530030022300 EAN: 8595111918631
    3 357 Kč
    2 686 Kč
    2 219 Kč bez DPH
    Rozměr: G 1 1/8"x11 SADA
    Na dotaz | 041530030022800 EAN: 8595111918648
    6 713 Kč
    5 370 Kč
    4 438 Kč bez DPH
    Rozměr: G 1 1/4"x11 I
    Skladem (>5 ks) | 041530030023100 EAN: 8595111918655
    3 618 Kč
    2 894 Kč
    2 392 Kč bez DPH
    Rozměr: G 1 1/4"x11 III
    Skladem (>5 ks) | 041530030023300 EAN: 8595111918662
    3 618 Kč
    2 894 Kč
    2 392 Kč bez DPH
    Rozměr: G 1 1/4"x11 SADA
    Na dotaz | 041530030023800 EAN: 8595111901442
    7 236 Kč
    5 789 Kč
    4 784 Kč bez DPH
    Rozměr: G 1 3/8"x11 I
    Skladem (>5 ks) | 041530030024100 EAN: 8595111918679
    4 460 Kč
    3 568 Kč
    2 949 Kč bez DPH
    Rozměr: G 1 3/8"x11 III
    Skladem (>5 ks) | 041530030024300 EAN: 8595111918686
    4 460 Kč
    3 568 Kč
    2 949 Kč bez DPH
    Rozměr: G 1 3/8"x11 SADA
    Skladem (1 ks) | 041530030024800 EAN: 8595111918693
    8 920 Kč
    7 136 Kč
    5 898 Kč bez DPH
    Rozměr: G 1 1/2"x11 I
    Skladem (>5 ks) | 041530030025100 EAN: 8595111918709
    4 596 Kč
    3 677 Kč
    3 038 Kč bez DPH
    Rozměr: G 1 1/2"x11 III
    Skladem (>5 ks) | 041530030025300 EAN: 8595111918716
    4 596 Kč
    3 677 Kč
    3 038 Kč bez DPH
    Rozměr: G 1 1/2"x11 SADA
    Skladem (>5 ks) | 041530030025800 EAN: 8595111901459
    9 191 Kč
    7 353 Kč
    6 077 Kč bez DPH
    Rozměr: G 1 3/4"x11 I
    Skladem (>5 ks) | 041530030027100 EAN: 8595111918723
    6 051 Kč
    4 841 Kč
    4 001 Kč bez DPH
    Rozměr: G 1 3/4"x11 III
    Skladem (>5 ks) | 041530030027300 EAN: 8595111918730
    6 051 Kč
    4 841 Kč
    4 001 Kč bez DPH
    Rozměr: G 1 3/4"x11 SADA
    Skladem (3 ks) | 041530030027800 EAN: 8595111918747
    12 102 Kč
    9 682 Kč
    8 002 Kč bez DPH
    Rozměr: G 2"x11 I
    Skladem (>5 ks) | 041530030029100 EAN: 8595111918754
    6 821 Kč
    5 457 Kč
    4 510 Kč bez DPH
    Rozměr: G 2"x11 III
    Skladem (>5 ks) | 041530030029300 EAN: 8595111918761
    6 821 Kč
    5 457 Kč
    4 510 Kč bez DPH
    Rozměr: G 2"x11 SADA
    Na dotaz | 041530030029800 EAN: 8595111901466
    13 642 Kč
    10 914 Kč
    9 019 Kč bez DPH

    Detailní popis produktu

    Katalogové číslo: 0302

    Ruční sadový závitník pro trubkový závit, DIN 5157, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu, slitiny hliníku, slitiny mědi. s krátkou drobivou třískou



    Parametry:

    Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

    Schema profilu závitu: 55°Schema profilu závitu:   55°

    Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

    Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

    Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

    Norma závitníku: DIN 5157Norma závitníku:   DIN 5157

    Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

    Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




    Obráběné materiály:

    SkupinaNázevŘezná rychlost
    P1.1Konstrukční oceli <500N/mm2●
    P1.2Nelegované lité oceli <500N/mm2●
    P2.1Automatové oceli <800N/mm2●
    P2.2Konstrukční oceli <800N/mm2●
    P2.3Nelegované lité oceli <800N/mm2●
    K6.1Šedá litina●
    K6.2Tvárná a temper. litina ●
    N8.1Legovaný hliník Si<10%●
    N8.2Legovaný hliník Si>10%●
    N10.1Slitiny mědi s krátkou třískou●



    Rozměry výrobků:

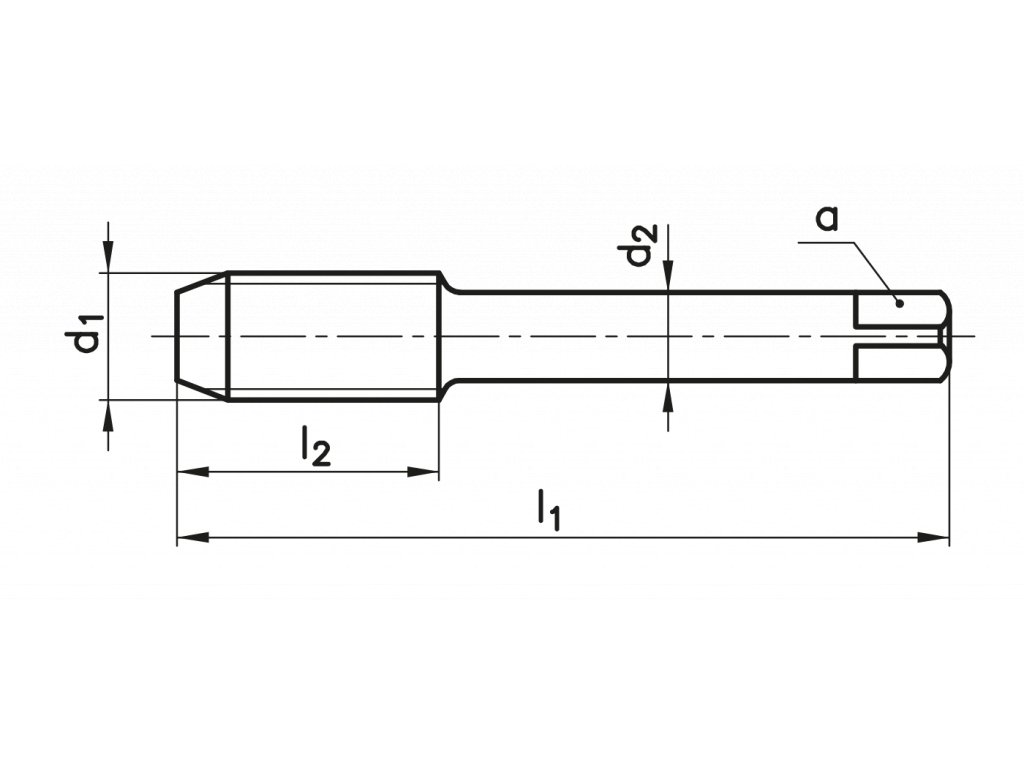

    0302: kreslenka
    d1Ptoll1l2d2aotvor
    G 1/8"28631875,58,8
    G 1/4"19702011911,8
    G 3/8"19702012915,25
    G 1/2"148022161219
    G 5/8"1480221814,521
    G 3/4"149022201624,5
    G 7/8"149022221828,25
    G 1"1110025252030,75
    G 1 1/8"1112530282235,5
    G 1 1/4"1112530322439,5
    G 1 3/8"1112530362941,8
    G 1 1/2"1114030362945,25
    G 1 3/4"1114032403251,3
    G 2"1116036453557,2

    Doplňkové parametry

    Kategorie: Ruční sadové závitníky
    Produktová řada: Produktová řada NAREX Ždánice
    Typ závitu: Trubkový válcový závit
    Norma: DIN 5157
    Povrchová úprava: -
    Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1)
    Lícování: -
    Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
