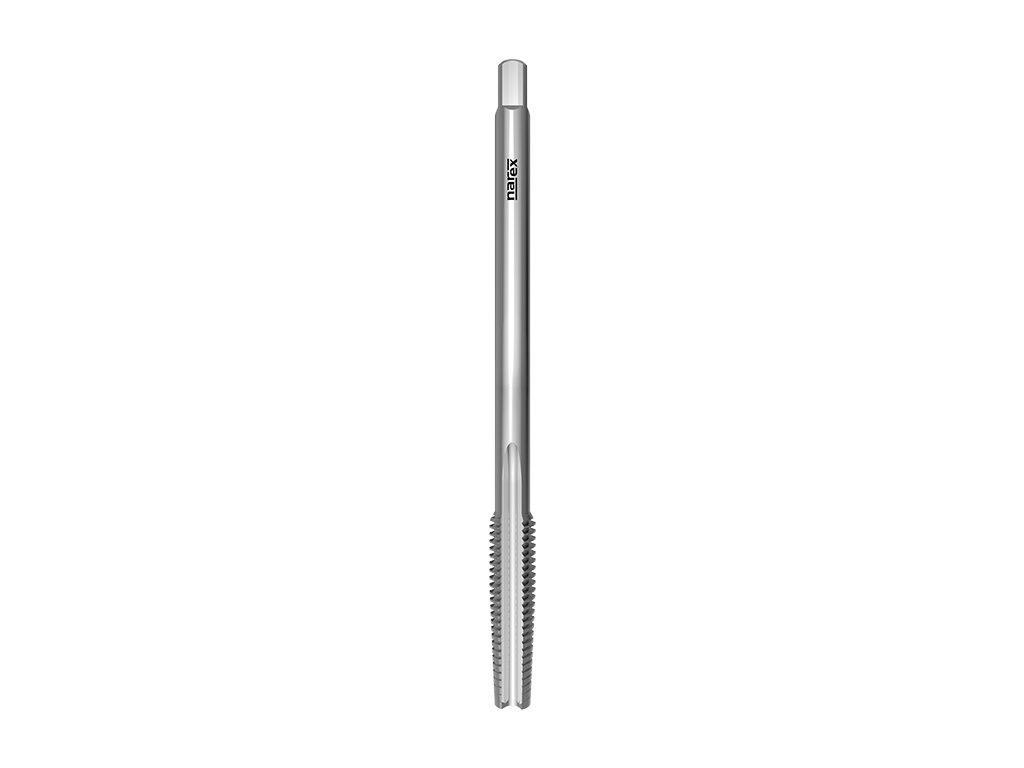

5000 - Maticový závitník

Kód: 041531712030000
od 350 Kč od 289 Kč bez DPH

Zvolte variantu

Katalogové číslo: 5000

Maticový závitník, DIN 357, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, slitiny hliníku, slitiny mědi s krátkou drobivou třískou



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitníku: DIN 357Norma závitníku:   DIN 357

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

řezný kužel: Délka 0,7 l2řezný kužel:   Délka 0,7 l2

Typ otvoru: Průchozí (délka závitu L < 0,8xd1)Typ otvoru:   Průchozí (délka závitu L < 0,8xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Momentálně nedostupné | 041531712030000
350 Kč
289 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041531712040000
356 Kč
294 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041531712050000
391 Kč
323 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 041531712060000
397 Kč
328 Kč bez DPH
Rozměr: M 7x1 6H
Skladem | 041531712070000
646 Kč
534 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 041531712080000
501 Kč
414 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 041531712100000
587 Kč
485 Kč bez DPH
Rozměr: M 12x1,75 6H
Momentálně nedostupné | 041531712120000
768 Kč
635 Kč bez DPH
Rozměr: M 14x2 6H
Skladem | 041531712140000
968 Kč
800 Kč bez DPH
Rozměr: M 16x2 6H
Momentálně nedostupné | 041531712160000
1 104 Kč
912 Kč bez DPH
Rozměr: M 18x2,5 6H
Momentálně nedostupné | 041531712180000
1 349 Kč
1 115 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem | 041531712200000
1 474 Kč
1 218 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 5000

Maticový závitník, DIN 357, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, slitiny hliníku, slitiny mědi s krátkou drobivou třískou



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitníku: DIN 357Norma závitníku:   DIN 357

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

řezný kužel: Délka 0,7 l2řezný kužel:   Délka 0,7 l2

Typ otvoru: Průchozí (délka závitu L < 0,8xd1)Typ otvoru:   Průchozí (délka závitu L < 0,8xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm220
P1.2Nelegované lité oceli <500N/mm220
P2.1Automatové oceli <800N/mm220
P2.2Konstrukční oceli <800N/mm220



Rozměry výrobků:

5000: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H70222,2-2,5
M 40,76H90252,82,13,3
M 50,86H100283,52,74,2
M 616H110324,53,55
M 716H110365,54,36
M 81,256H1254064,96,8
M 101,56H1404575,58,5
M 121,756H180509710,2
M 1426H2005611912
M 1626H2006312914
M 182,56H22063141115,5
M 202,56H25070161217,5

Doplňkové parametry

Kategorie: Maticové závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 357
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L < 0,8xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2
